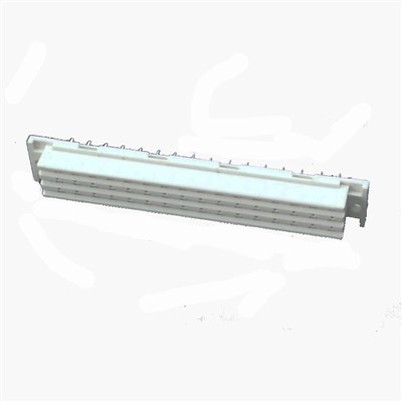

Bağlayıcı Nedir?

Akım veya sinyal bağlantıları için anahtar bileşenler olarak konektörler de endüstriyel sistemin önemli bir parçasıdır. Uçaklar ve roketler kadar büyük, cep telefonları ve TV'ler kadar küçük olan konektörler, elektrik akımı veya sinyal bağlantıları rolünü üstlenerek devreler veya diğer bileşenler arasında köprüler kurarak çeşitli farklı biçimlerde ortaya çıkıyor.

Konektör CONNECTOR'dır. Çin'de konektörler, fişler ve prizler olarak da bilinir. Genel olarak elektrik konnektörlerini ifade eder. Yani, akım veya sinyal iletmek için iki aktif cihazı birbirine bağlayan bir cihaz.

Konektör, elektronik mühendisliği ve teknik personelimizin sıklıkla temas kurduğu bir bileşendir. İşlevi çok basittir: akımın akabilmesi ve devrenin önceden belirlenmiş işlevi gerçekleştirebilmesi için devredeki bloke veya izole devreler arasında bir iletişim köprüsü kurmak. Konektörler elektronik ekipmanların vazgeçilmez bir parçasıdır. Akım akışının yolunu incelerken her zaman bir veya daha fazla konektör bulacaksınız.

Bağlayıcı formları ve yapıları sürekli değişmektedir. Farklı uygulama nesnelerine, frekanslara, güce ve uygulama ortamlarına sahip çeşitli bağlayıcı türleri vardır. Örneğin, kortta aydınlatma için konektörler ve sabit diskler için konektörler ve roketleri ateşlemek için konektörler oldukça farklıdır. Ancak ne tür bir konektör olursa olsun, akımın sorunsuz, sürekli ve güvenilir bir şekilde akmasını sağlamak gerekir. Genel olarak, konektörün bağlı olduğu şey akımla sınırlı değildir. Bugün' optoelektronik teknolojisinin hızlı gelişiminde, sinyal iletiminin taşıyıcısı optik fiber sistemindeki ışıktır. Sıradan bir devrede tellerin yerini cam ve plastik alır, ancak yollarda optik sinyal Konnektörleri de kullanılır ve işlevleri devre konektörleriyle aynıdır.

Konektörün doğuşu, savaş uçaklarının üretim teknolojisinden kaynaklanmaktadır. Savaşta yer alan uçağa yakıt ikmali yapılmalı ve yerde onarılmalıdır ve yerde geçirilen süre, bir savaşın zaferi veya yenilgisinde önemli bir faktördür. Bu nedenle, İkinci Dünya Savaşı sırasında ABD askeri yetkilileri, savaş uçakları nedeniyle yer bakım süresini kısaltmaya ve savaş süresini artırmaya kararlıydı.

Önce çeşitli kontrol cihazlarını ve parçalarını birleştirdiler ve daha sonra bunları konektörlerle bütün bir sisteme bağladılar. Onarırken, arızalı üniteyi sökün ve yenisiyle değiştirin; uçak hemen havaya uçabilecektir. Savaştan sonra, AT-T Bell Labs, Bell telefon sistemini başarıyla geliştirdi ve ardından bilgisayarın, iletişimin ve diğer endüstrilerin yükselişi, bağımsız teknolojiden türetilen konektörlerin geliştirilmesi için daha fazla fırsat verdi ve pazar hızla genişledi.

Bağlayıcı sınıflandırması

Bağlayıcının yapısı giderek çeşitlendikçe, sürekli olarak yeni yapılar ve uygulama alanları ortaya çıkmakta ve sınıflandırma ve adlandırma problemlerini sabit bir modelle çözmeye çalışmak uyum sağlamakta zorlanmaktadır.

1. Kullanım niteliğine göre

Harici konektör (harici muhafaza için), dahili konektör (dahili muhafaza için).

2. Konektörün seviyesine göre

●Seviye 1. Bileşenden paket ara bağlantısına (CİHAZDAN PAKETLEMEYE):

IC CHIP ve pin bağlantısını ifade eder.

●Seviye 2. Paket ve alt tabaka arasındaki ara bağlantı (DEVREYE GEÇEN BİLEŞEN KABLOSU):

BİLEŞEN ve PC kartı arasındaki bağlantıyı ifade eder.

●Seviye 3. Panodan Panoya bağlantı (Board To Board):

PC kartı ile PC kartı arasındaki ara bağlantıyı ifade eder.

●Seviye 4. Alt Sistemden Alt Sisteme Bağlantı (ALT MONTAJDAN ALT MONTAJA)

●Seviye 5. G/Ç'ye alt sistemler arasındaki bağlantı (G/Ç PORTUNA ALT MONTAJ).

●Seviye 6. Sistemden sisteme bağlantı (SİSTEMDEN SİSTEMDEN).

3. İşleme yöntemine göre

Crimp Type ve IDCType ayrıca delici tip, lehim tipi ve sıfır ekleme tipi (ZIF Tipi) olarak da adlandırılır.

4. Kullanım yöntemine göre

Telden panoya konektörler, panodan panoya konektör telleri, telden tele konektörler, soketler, giriş ve çıkış konektörleri.

5. Forma göre

PCB kartı konektörü, düz kablo konektörü, koaksiyel kablo konektörü, gömülü konektör, sıkıştırma konektörü, yuvarlak konektör, açılı konektör, baskılı devre kartı konektörü.

6. Yapısına göre

Genel konektörler, neme dayanıklı ve su geçirmez konektörler, çevreye dayanıklı konektörler, hava geçirmez konektörler, yangına dayanıklı konektörler ve suya dayanıklı konektörler.

7. Çalışma frekansına göre

Düşük frekans ve yüksek frekans (sınır olarak 3MHz ile).

8. Çok yönlülüğü ve ilgili teknik standartları nedeniyle konektörler aşağıdaki kategorilere (kategoriler) ayrılabilir:

①Düşük frekanslı dairesel konektör;

②Dikdörtgen konektör;

③Baskılı devre konektörü;

④RF konektörü;

⑤Optik fiber konektör.

Bağlayıcının temel performansı

Bağlayıcı bilgisi Bağlayıcıların temel performansı üç kategoriye ayrılabilir:

Mekanik performans, elektrik performansı ve çevresel performans.

1. Mekanik davranış

Bağlantı işlevi söz konusu olduğunda, yerleştirme kuvveti önemli bir mekanik özelliktir. Yerleştirme ve çıkarma kuvveti, yerleştirme kuvveti ve çıkarma kuvvetine bölünür (çıkarma kuvvetine ayırma kuvveti de denir), ikisinin gereksinimleri farklıdır. İlgili standartlarda, kullanım açısından, yerleştirme kuvvetinin küçük olması gerektiğini gösteren Z büyük yerleştirme kuvveti ve Z küçük ayırma kuvveti için hükümler vardır (düşük yerleştirme kuvveti LIF ve yerleştirme kuvveti olmayan ZIF yapısı vardır), ve ayırma kuvveti çok büyükse Küçük, kontağın güvenilirliğini etkileyecektir. Konektörün sokma ve çıkarma kuvveti ve mekanik ömrü, temas yapısı (pozitif basınç), temas parçasının kaplama kalitesi (kayan sürtünme katsayısı) ve temas düzeninin boyutsal doğruluğu (hizalama) ile ilgilidir.

2. Elektrik performansı

Konektörün ana elektriksel özellikleri arasında temas direnci, yalıtım direnci ve dielektrik gücü bulunur.

① Yüksek kaliteli temas direncine sahip elektrik konnektörleri, düşük ve sabit temas direncine sahip olmalıdır. Konektörün temas direnci birkaç miliohm ile onlarca miliohm arasında değişir.

②Yalıtım direnci, elektrik konnektörü kontakları arasındaki ve kontaklar ile kabuk arasındaki yalıtım performansının bir ölçüsüdür ve büyüklüğü yüzlerce megohm ile binlerce megohm arasında değişir.

③ Dielektrik dayanım veya dayanım voltajı, dielektrik dayanım voltajı, konektör kontakları arasındaki veya kontaklar ile kabuk arasındaki nominal test voltajına dayanma yeteneğidir.

④Diğer elektriksel özellikler.

Elektromanyetik parazit sızıntısı zayıflaması, konektörün elektromanyetik parazit koruma etkisini değerlendirmek içindir ve genellikle 100MHz~10GHz frekans aralığında test edilir.

Radyo frekansı koaksiyel konektörler için karakteristik empedans, ekleme kaybı, yansıma katsayısı ve gerilim duran dalga oranı (VSWR) gibi elektrik göstergeleri vardır. Dijital teknolojinin gelişmesi nedeniyle, yüksek hızlı dijital darbe sinyallerini bağlamak ve iletmek için yeni bir konektör türü, yani yüksek hızlı sinyal konektörü ortaya çıktı. Buna göre, elektriksel performans açısından, karakteristik empedansa ek olarak, bazı yeni elektrik göstergeleri de ortaya çıkmıştır. , Çapraz konuşma (crosstalk), iletim gecikmesi (gecikme), zaman gecikmesi (skew), vb.

3. Çevresel performans

Ortak çevresel özellikler arasında sıcaklık direnci, nem direnci, tuz püskürtme direnci, titreşim ve şok direnci vb. bulunur.

①Sıcaklık direnci Şu anda, konektörün Z-yüksek çalışma sıcaklığı 200℃'dir (birkaç yüksek sıcaklıklı özel konektör hariç) ve Z-düşük sıcaklık -65℃'dir. Konektör çalışırken, akım temas noktasında ısı üretir ve bu da bir sıcaklık artışına yol açar. Bu nedenle, genel olarak çalışma sıcaklığının, ortam sıcaklığının ve temas noktasının sıcaklık artışının toplamına eşit olması gerektiğine inanılmaktadır. Bazı spesifikasyonlarda, nominal çalışma akımı altında konektörün izin verilen Z yüksek sıcaklık artışı açıkça belirtilmiştir.

②Nem direncinin girmesi, h bağlantısının yalıtım performansını etkiler ve metal parçalar paslanır. Sabit ısı ve nem test koşulları bağıl nem 90%~95% (ürün özelliklerine göre, 98%'ye kadar), sıcaklık +40±20℃, test süresi ürün özelliklerine göre, Z en az 96 saattir. Değişken nemli ısı testi daha katıdır.

③Tuz püskürtmeye dayanıklı konektör nem ve tuz içeren bir ortamda çalıştığında, metal yapısal parçalarının ve temas parçalarının yüzey işlem katmanı, konektörün fiziksel ve elektriksel özelliklerini etkileyen galvanik korozyona neden olabilir. Elektrik konnektörlerinin bu ortama dayanma kabiliyetini değerlendirmek için bir tuz püskürtme testi belirtilir. Konektörü sıcaklık kontrollü bir test kutusuna asar, bir tuz püskürtme atmosferi oluşturmak için basınçlı hava ile belirli bir konsantrasyona sahip bir sodyum klorür çözeltisi püskürtür ve maruz kalma süresi en az 48 saat olan ürün spesifikasyonu ile belirtilir.

④Titreşim ve şok Titreşim ve şok direnci, elektrik konnektörlerinin önemli özellikleridir. Özellikle havacılık ve uzay, demiryolu ve karayolu taşımacılığı gibi özel uygulama ortamlarında önemlidirler. Elektrik konnektörünün mekanik yapısının ve güvenilir elektrik kontağının sağlamlığını test etmektir. Cinsiyetin önemli bir göstergesi. İlgili test yöntemlerinde açık düzenlemeler vardır. Şok testinde, en yüksek ivme, süre ve şok darbe dalga biçimi ile elektriksel sürekliliğin kesinti süresi belirtilmelidir.

⑤Diğer çevresel özellikler Kullanım gereksinimlerine göre, elektrik konnektörlerinin diğer çevresel özellikleri arasında hava sızdırmazlığı (hava kaçağı, sıvı basıncı), sıvıya daldırma (belirli sıvılara direnç), düşük hava basıncı vb.

Bağlayıcının temel yapısı

Konektörün temel yapısal parçaları arasında ① kontak; ② yalıtkan; ③ kabuk (tipe bağlı olarak); ④ aksesuarlar.

1. Kişiler

Elektrik bağlantı işlevini tamamlamak için konektörün temel parçasıdır. Genellikle bir kontak çifti, bir erkek kontak parçası ve bir dişi kontak parçasından oluşur ve elektrik bağlantısı, dişi ve erkek kontak parçalarının sokulmasıyla tamamlanır.

Erkek kontak sert bir parçadır ve şekli silindirik (yuvarlak pim), kare silindir (kare pim) veya düzdür (ek parça). Erkek kontak genellikle pirinç veya fosfor bronzdan yapılır.

Dişi kontak parçası, yani soket, kontak çiftinin anahtar parçasıdır. Elastik kuvvet oluşturmak ve bağlantıyı tamamlamak için erkek temas parçası ile yakın temas oluşturmak için pime yerleştirildiğinde elastik olarak deforme olacak elastik yapıya dayanır. Silindirik (yarma, boyunlu), akort çatalı, konsol tipi (uzunlamasına yuva), katlanır tip (uzunlamasına yuva, 9-şekilli), kutu şeklinde (kare kriko) ve hiperboloid tel yaylı jak dahil olmak üzere birçok kriko yapısı vardır. ve benzeri.

2. İzolatör

Yalıtkan ayrıca genellikle bir taban veya ek olarak adlandırılır. İşlevi, kontakları gerekli konum ve aralıkta düzenlemek ve kontaklar ile kontaklar ve gövde arasındaki yalıtım performansını sağlamaktır. İyi yalıtım direnci, gerilime dayanıklılık performansı ve kolay işleme, yalıtkanlara dönüştürülecek yalıtım malzemelerinin seçilmesi için temel gereksinimlerdir.

3. Kabuk

Kabuk olarak da adlandırılan bu, konektörün dış kapağıdır. Yerleşik yalıtkan montaj plakası ve pimleri için mekanik koruma sağlar, fiş ve prizin eşleşme sırasında hizalanmasını sağlar ve ardından konnektörü cihaza sabitler.

4. Aksesuarlar

Aksesuarlar yapısal aksesuarlara ve kurulum aksesuarlarına ayrılmıştır. Kelepçe halkaları, konumlandırma anahtarları, konumlandırma pimleri, kılavuz pimler, bağlantı halkaları, kablo kelepçeleri, sızdırmazlık halkaları, contalar vb. gibi yapısal aksesuarlar. Vidalar, somunlar, vidalar, yaylı halkalar vb. gibi aksesuarları takın. Aksesuarların çoğu standarttır. parçalar ve ortak parçalar.

Konektör özellikleri

1. Ya erkek teması ya da kadın teması esnektir. Devre bağlantısını sağlamak için kontakların karşılıklı bağlantısı kullanılabilir.

2. Kontağın terminal kısmı, kabloları veya baskılı kablolama panolarını uygulamak kolay bir kablo yapısına sahiptir. Kaynak, kapsülleme, tutma, delikli kaynak ve diğer yapıların uygulanması içindir.

3. Kontak, yalıtkanın doğru konumunda sabitlenmiştir ve yalıtkan, kontaklar arasındaki voltaj yalıtım direncini korumak için kullanılabilir.

4. Kontağı takmaya veya ayırmaya elverişli bir kaplin yapısına sahiptir, titreşim veya darbeden sonra bile konumunu değiştirmez.

Elektronik konektör teknolojisinin gelecekteki gelişme eğilimi

Akım veya sinyal bağlantıları için anahtar bileşenler olarak konektörler de endüstriyel sistemin önemli bir parçasıdır. Kişisel mobil terminallerin, ev tipi akıllı elektrikli ev aletlerinin, bilgi iletişim endüstrisinin, ulaşım yeni enerji endüstrisinin, uzay bilimi ve teknolojisinin, yapay zekanın, tıbbi elektronik ekipmanların ve diğer alanların hızlı gelişimi ile konektörlerin işlevi, görünümü, performansı ve kullanım ortamı iyileştirildi. Yüksek talepler.

1. Mikro minyatürleştirme ve entegrasyonun gelişme eğilimi

Taşınabilir, dijital ve çok işlevli elektronik cihazların yanı sıra üretim ve montaj otomasyonunun gereksinimlerini karşılamak için elektronik konektörler, ürün yapısı ayarlamalarından geçmelidir. Ürünler ağırlıklı olarak küçük boy, düşük yükseklik, dar hatveli, çok fonksiyonlu, uzun ömürlü, yüzeye montaj vb. yönlerde geliştirilmektedir.

Minyatürleştirme, elektronik konektörlerin (konektörlerin) merkez aralığının daha küçük olduğu ve yüksek yoğunluğun çok sayıda çekirdek elde etmek olduğu anlamına gelir. Tüketici elektroniği ürünlerinin minyatürleştirilmesi, minyatürleştirme, incelik ve yüksek performansı entegre etmek için bileşenler gerektirir, bu da konektör ürünlerinin minyatürleştirme ve küçük adım yönünde gelişimini teşvik eder. Bileşenlerin minyatürleştirilmesi daha yüksek teknik gereksinimlere sahiptir. Bütün bunlar, onu etkin bir şekilde desteklemek için güçlü bir endüstriyel kalıplama temeli gerektirir.

2. Akıllı gelişme eğilimi

Günümüzde bilginin hızla geliştiği bir dünya, ne tür bilgi veya teknoloji olursa olsun, insanların' ihtiyaçları giderek artıyor. Bilgi iletişim verilerinin hızlı gelişiminden, kablosuz ara bağlantı hepimize geldi. Akıllı telefonlar, akıllı giyilebilir cihazlar, dronlar, insansız sürüş, VR gerçekliği, akıllı robotlar ve diğer teknolojilerin uygulanmasından, IC çiplerinin eklenmesi ve Kontrol devresinin elektronik konektörünün akıllı gelişimi kaçınılmaz bir eğilimdir, çünkü bunu mümkün kılacaktır. Elektronik ekipmanın kullanımını daha akıllıca kavramak ve akıllı kablosuz köprüleme elde etmek için konektörün performansını artırmak için elektronik konektör.

3. Yüksek performansın gelişme eğilimi

Yüksek hızlı iletim, modern bilgisayarların, bilgi teknolojisinin ve ağ teknolojisinin, sinyal iletiminin zaman ölçeğindeki hızının megahertz frekans bandına ulaşmasını ve darbe süresinin milisaniyenin altına ulaşmasını gerektirdiği anlamına gelir. Bu nedenle, yüksek hızlı iletim elektronik konektörleri (konektörler) gereklidir.

Yüksek frekans, milimetre dalga teknolojisinin gelişimine uyum sağlamaktır ve radyo frekansı koaksiyel elektronik konektörleri (konektörler) milimetre dalga çalışma frekansı bandına girmiştir.
